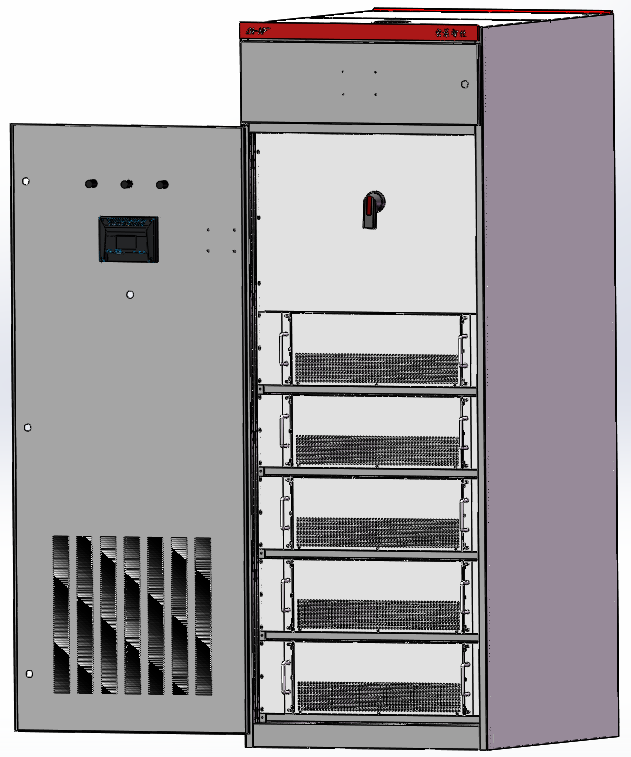

有源滤波成套柜(ZNAPF)

一、产品选型——方法
1、滤波器的额定电压等级与频率要与系统一致；
2、确定滤波器系列
有：选用3相4线系统；
无：选用3相3线系统。
3、确定滤波器容量
一般选取滤波器的额定补偿电流与负荷谐波电流大致相等；
滤波器的额定补偿电流大于负荷谐波电流滤波充分；
滤波器的额定补偿电流适当小于负荷谐波电流性价比高。
其他事项：

宏景有源电力滤波器可以多模块并联运行，滤波扩容方便；
宏景有源电力滤波器可以与无功补偿电容器并联运行。
二、谐波的定义
电力系统中，理想的电压电流波形应为纯净的正弦波，但在实际的配电系统中，电压电流波形通常呈现出非正弦波的形式，如下图所示。
这种波形可等效为一个频率与工频相等的波形（基波），以及一系列频率为工频整数倍的波形叠加起来，其中频率为工频整数倍的波形即为谐波。
三、谐波的来源
绝大部分谐波 来自配电系统本身
主要谐波源如：节能灯具、LED屏幕、空调、电梯、AV设备；舞台灯光、调光设备；UPS、计算机、通讯设备、办公设备；医疗设备、实验仪器；变频器、中/高频炉、大功率整流设备、自动化生产线、充电机等
四、谐波危害——变压器
谐波电流将会使变压器铜损和磁滞损耗增加
谐波电压将会使变压器铁损增加
使变压器机械噪声提高且产生额外的温升
谐波电压以正比于其峰值电压的形式增强了绝缘介质的电场强度降低设备使用寿命
零序谐波电流会在三角形接法的变压器绕组内产生环流，使绕组电流过流

五、产品特征：

(1)高速DSP + FPGA 全数字控制，快速响应负载的动态变化；

(2)可滤除2~50次范围内的谐波；

(3)双闭环反馈控制方式保证滤波精度；

(4)自动抑制系统谐振，滤波效果不受系统阻抗变化影响；

(5)降低线路损耗，消除电机和变压器发热，实现系统节能；

(6)EW系列产品节能高效，满载损耗不大于3%；

(7)具有补偿电流限制、过流、过热、IGBT故障等保护功能，保证设备安全运行；

(8)采用并联型有源滤波方案，安装简单，易于扩展和冗余设计，最多可10台并联运行，允许不同容量设备并联；

(9)输入、输出接口均采用隔离技术，抗干扰能力强；

(10)可与无源型谐波消除装置或以低压并联电容器为无功源的滤波式低压无功补偿装置结合使用，提高整体容量，降低工程投资；

(11)具有ModBus等通信接口。

六、性能指标：

                                                                               单柜内部接线图

七、应用场合举例——地铁、水处理、医院、写字楼、酒店、商业广场、通讯机房、银行IDC机房、冶炼与金属加工工业、制造业、港口、码头
主要谐波源：节能照明、风机、动力负载
主要问题：影响运营稳定性
可进行保护的负载：动力负载、风机
可选方案：变压器低压测集中补偿、或设备侧采用模块式APF就地补偿。
